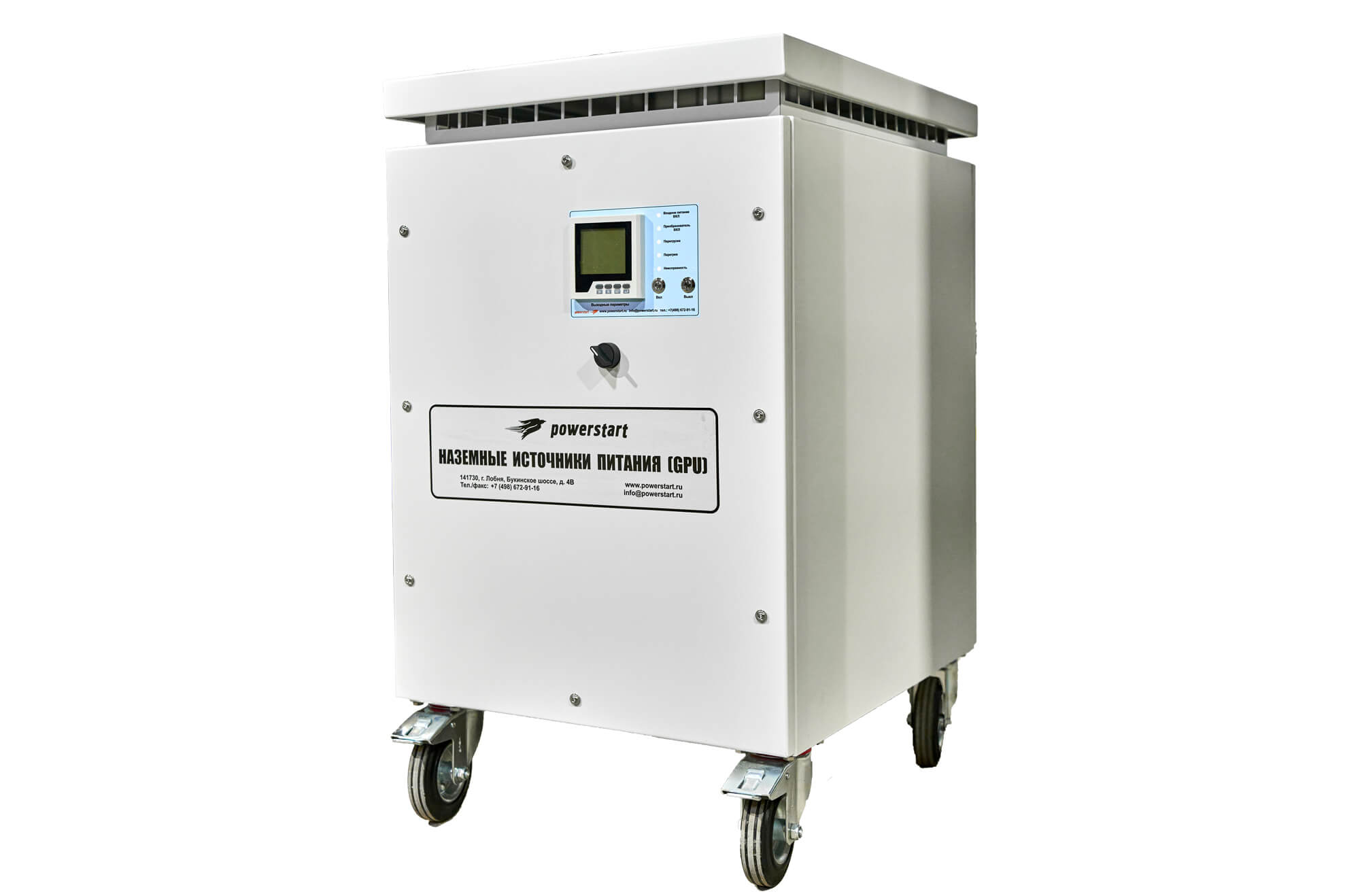

PVR 6300
Статический преобразователь частоты PVR 6300 гарантирует подачу электроэнергии высокого качества, без помех, с максимальной надежностью. Использование высокочастотной широтно-импульсной модуляции (PWM) обеспечивает устойчивую работу и бесшумную эксплуатацию статического преобразователя частоты. Выпрямитель с 4ех квадрантным режимом работы с откорректированным коэффициентом мощности гарантирует более низкие входные токи и пониженную гармонику (THD<3%).
Преимуществами данной технологии являются:
- Снижение размеров и веса оборудования.
- Высокоэффективное оборудование – небольшие тепловые потери.
- Защита от короткого замыкания.
- Быстрая реакция на изменение характера нагрузки Низкий уровень шума при работе.
Схема PVR 6300 включает в себя следующие компоненты:
- Входной EMI фильтр
- Входной автомат защиты
- Входные дроссели
- Выпрямитель (IGBT)
- Дроссели преобразователя
- Преобразователь
- Выходной трансформатор
- Выходной контактор
- Выходной EMI фильтр
Технические характеристики
Параметры
Электропитание 3 фазы, В | 380 +/-15 % |
Диапазон частоты входного напряжения сети, Гц. | 50 +/- 10 |
Максимальный ток потребления из сети, А | 51 |
Частота на выходе, Гц | 400 +/- 0.1 % кварцевая стабилизация |
Выходное напряжение, В | 115/200 |
Максимальный выходной ток, А | 87 |
Максимальная выходная мощность, кВт | 30 |
Класс защиты | IP54 |
Габаритные размеры, мм | 665x560x830 |
Вес, кг | 240 |
Коэффициент гармоник менее, %. | 3 |
Комплектация
- Статический преобразователь частоты 400Гц PVR6200 - 1 шт.
- Технический паспорт и инструкция по эксплуатации - 1 шт.
Принадлежности

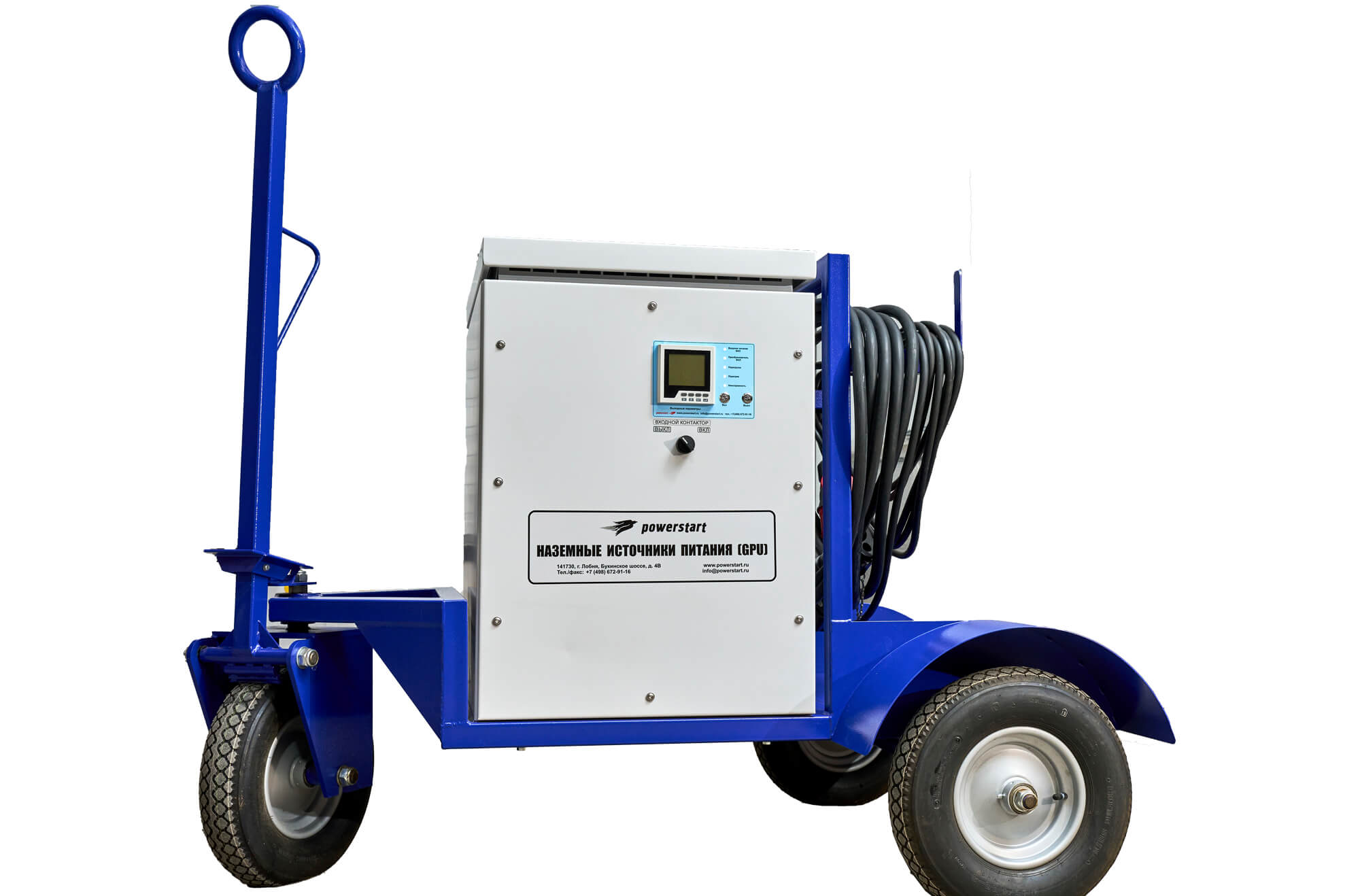

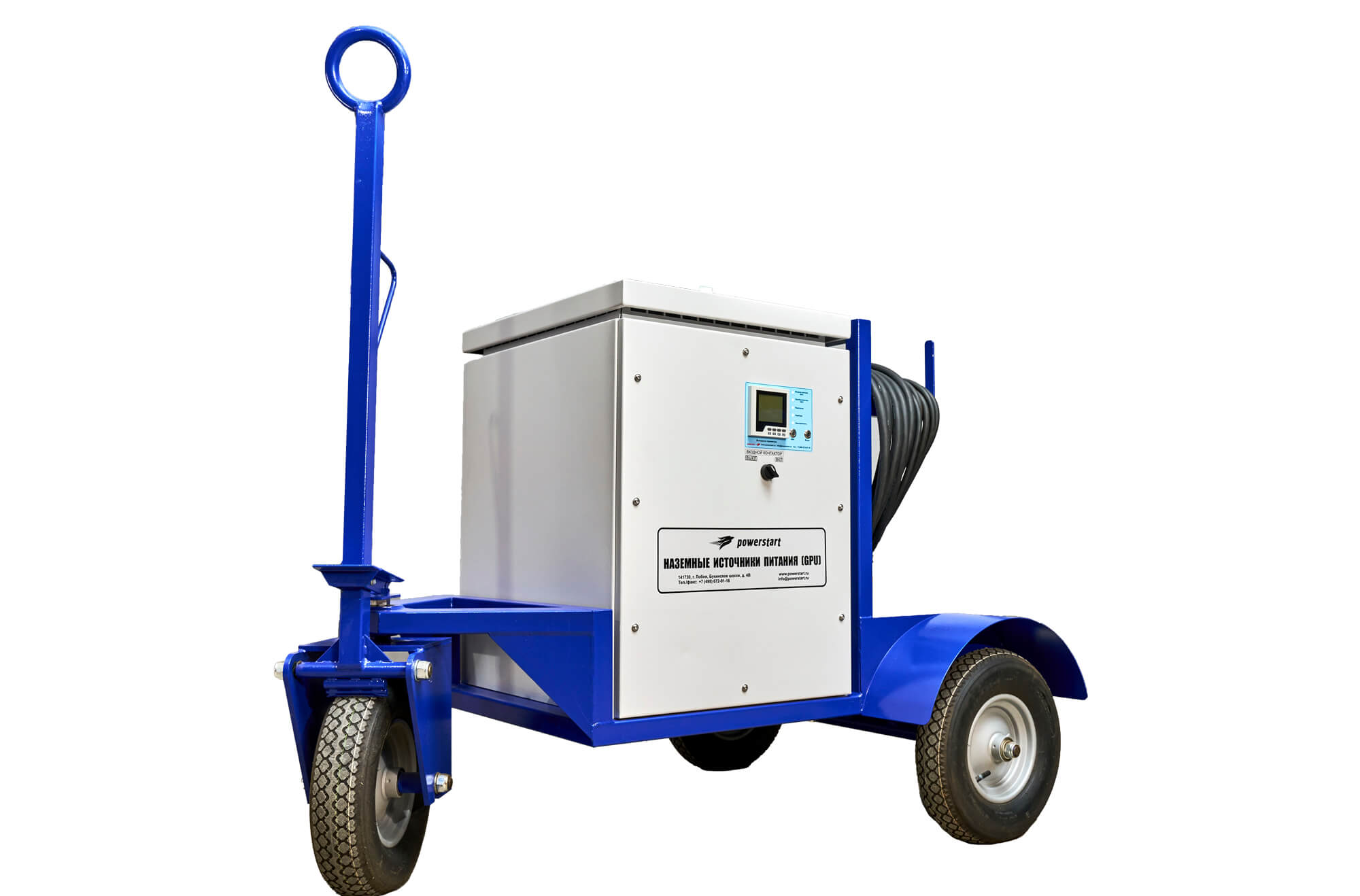

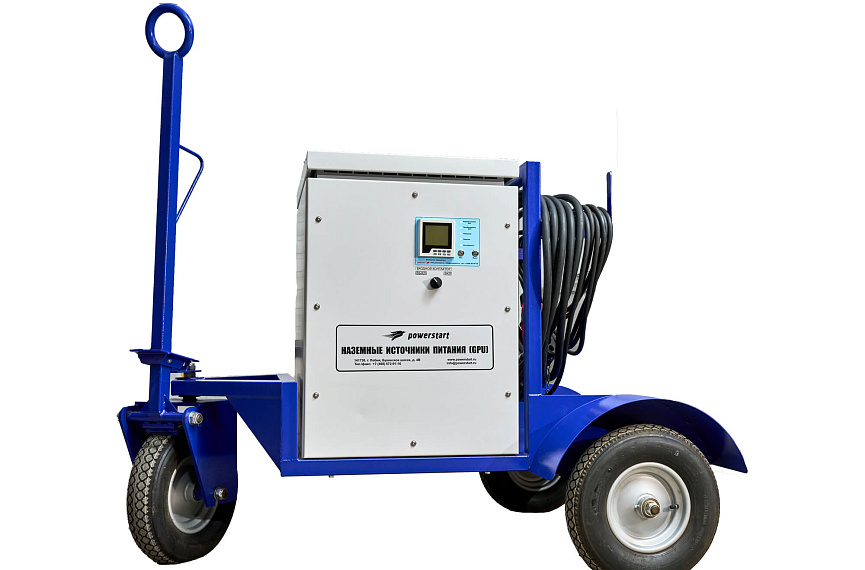

- Транспортировочная телега с водилом
- Конструктивное исполнение: на самоориентирующихся колёсах
- Регулировка выходного напряжения до 15%
- Регулировка частоты до 5%
- Входной кабель
- Выходной кабель
- Входной кабельный удлинитель
- Выходной кабельный удлинитель
- Авиационный разъем ШРАП 400
- Ответная часть авиационного разъема
- Защитный чехол
- Соединители по типу 2РТТ, СНЦ, 2РМТ, 2РМДТ, КУН, СНЦ, Amphenol и прочие
- Пульт дистанционного управления
