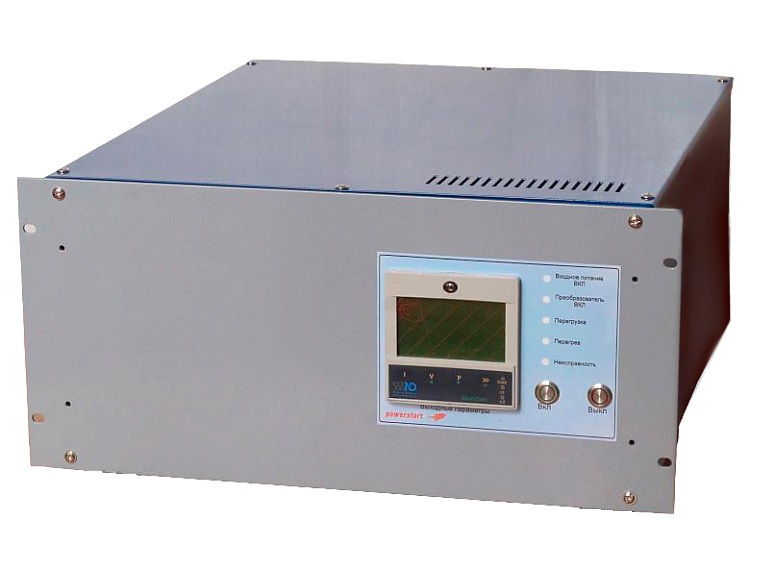

PVR 3025

Статический преобразователь частоты выполненный на силовых IGBT-модулях с микропроцессорным управлением.


Входное переменное напряжение одна фаза (220 В), промышленной частоты 50 Гц, через фильтр ЭМС (электромагнитной совместимости), для исключения влияния работы источника питания  на другие электропотребители, подается на выпрямительный модуль. Выпрямленное постоянное напряжение около 300 В приходит на схему преобразователя (импульсного генератора), который формирует широтно-импульсной модуляцией (ШИМ) одну фазу переменного напряжения с частотой 400 Гц, приблизительно 270 В. Далее через понижающий трансформатор напряжение снижается до 115/200 В и, пройдя сглаживающий индуктивно-емкостной фильтр, попадает на выходной разъем преобразователя частоты. Непосредственно всем процессом управляет микроконтроллер. При этом, постоянно снимаются в нескольких точках (на разных этапах), выходные параметры (величина тока, напряжение, частота), которые сравниваются с заданными, и при необходимости вносятся коррективы в работу всей схемы.  Контроллер также отслеживает температурный режим всего преобразователя частоты и при перегреве дает команду на отключение.


Основными отличительными особенностями преобразователя частоты перед аналогичными традиционными установками является:

  -  неограниченная продолжительность работы при температуре окружающей среды от             -10 °С до + 40 °С;

 - обеспечение многопрофильной системы защиты: при превышении нормативов по току (мощности), напряжению и температуре,  преобразователь частоты автоматически отключается;

  -  автоматическое поддержание выходного напряжения в пределах установленного допуска при изменении величины нагрузки;

  -  допускается несимметричность  нагрузки по фазам до 50 %  от  заявленной;

  -  простота использования в работе;

  -  высокая надежность;

  -  минимальное техническое обслуживание.


Преобразователь частоты обладает наилучшими характеристиками оборудования этого класса.

Предназначен для подачи трёхфазного напряжения 115/200 В, 400 Гц при проведении ремонтно-регламентных работ, предполетных и послеполетных проверок, тренингов, тестирования авиационного оборудования и приборов, в лабораториях, на закрытых площадках, стоянках, в ангарах и др.


Технические характеристики

Параметры

Электропитания 1 фаза, В 220 +/- 10%
Диапазон частоты входного напряжения сети, Гц. 50 +/- 6%
Максимальный ток потребления из сети, А 22
Частота на выходе, Гц 400 +/- 0.1%
Выходное напряжение, В 115/200 +/-2%
Максимальный выходной ток, А 8
Максимальная выходная мощность, кВт 2,5
Класс защиты IP51
Габаритные размеры, мм 565х440х220
Вес, кг 57
Материал корпуса Сталь, порошковое напыление
Коэффициент гармоник менее, %. 3
Габаритный размеры передней панели, мм. ДхШ 484х220

Комплектация

  • Статический преобразователь частоты 400 Гц PVR 3025 - 1шт.
  • Входной кабель 2.5 м с силовым разъемом - 1шт.
  • Технический паспорт и инструкция по эксплуатации - 1шт.

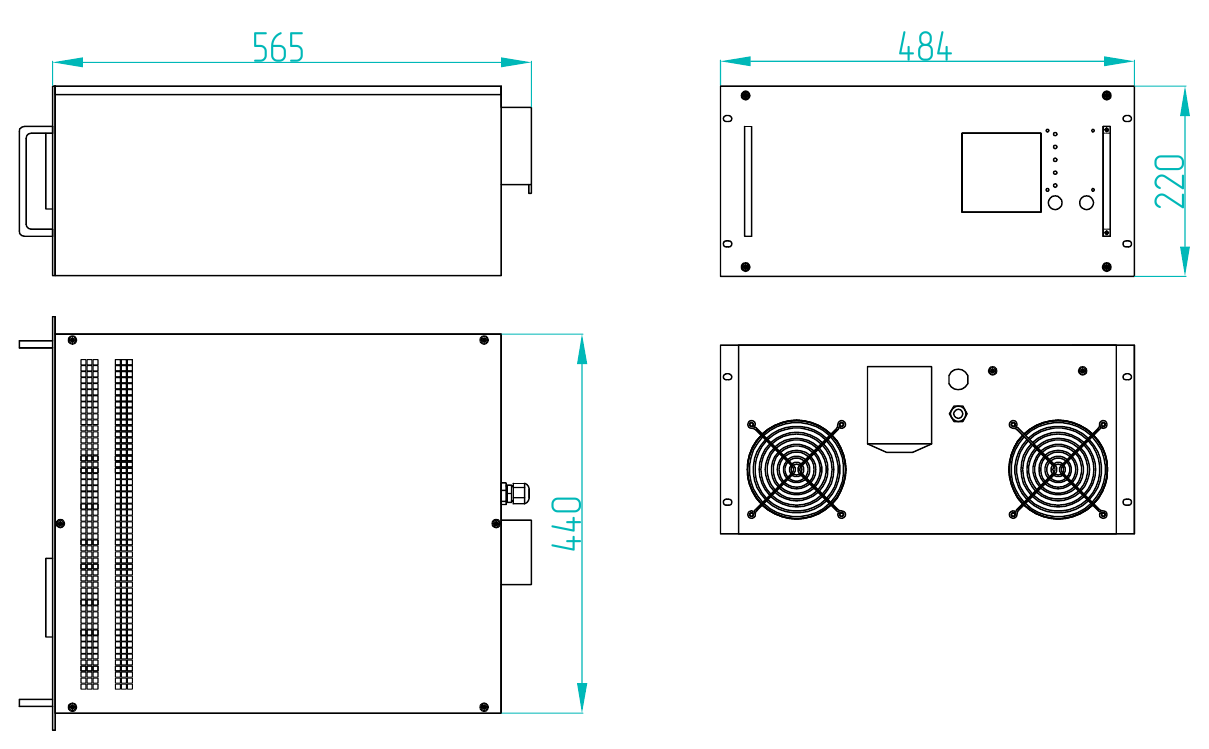

Габаритные размеры
