Разъемы
Соединители, разъемы для наземных источников питания и преобразователей частоты
|
Наименование |
Тип Соединителя |
Назначение |
Примечание |
|
Вилка |

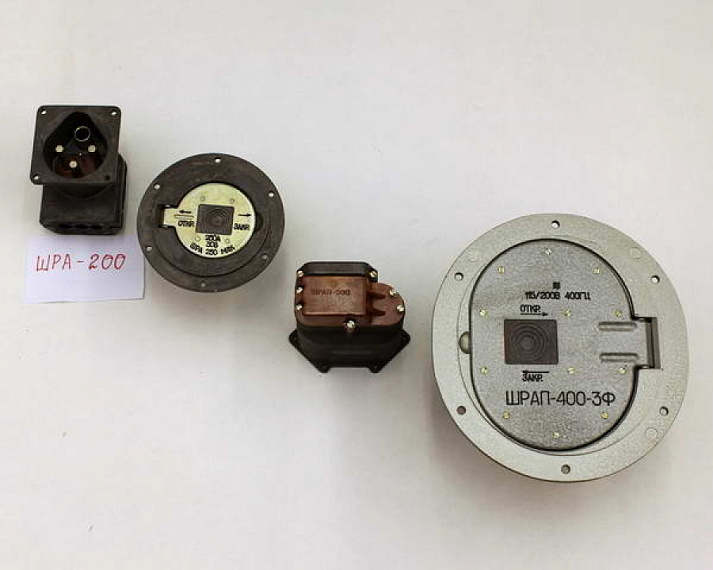

ШРА - 200 ШРА - 200 ЛК ШРА - 200 ПК |
Для работы На переменном 3-фазном токе до 200 А, напряжением 200 В, частотой 400 Гц |
|
|
Розетка |
ШРА - 200 |
||
|
Вилка |
ШРА - 250 М ШРА – 250 МЛК ШРА – 250МПК |
Для параллельной работы на постоянном токе до 250 А, напряжением 30 В |
Буква «М» в обозначении указывает на модернизацию соединителя |
|
Розетка |
ШРА – 250 М |
||
|
Вилка |
ШРА – 400 М ШРА – 400 МЛК ШРА – 400 МПК |
Для работы на постоянном токе до 400 А напряжением 30В |
|
|
Розетка |
ШРА – 400 М |
||
|
Вилка |
ШРА – 800 – 10 ВК ШРА – 800 - 10 |
Для работы на постоянном токе до 800 А напряжением 50 В |
|
|
Розетка |
|
||
|
Вилка |
ШРАП – 250 ШРАП – 250 К |
Для работы на постоянном токе до 250 А напряжением 30 В |
Соединители без фиксации сочлененного положения |
|
ШРАП – 500 ШРАП – 500 К |
Для работы на постоянном токе до 500 А напряжением 500 В |
||
|
Розетка |
ШРАП - 500 |
||
|
Вилка |
ШРАП – 400 – 3 Ф |
Для работы на переменном 3-фазном токе напряжением 200 В частотой 400 Гц |
Вилки изготавливаются только с лючками, буква «К» к обозначению не добавляется |
|
Розетка |
ШРАП – 400 – 3 Ф |
||
|
Вилка |
ШРА – 250 ШРА – 250ЛК |
Для работы на постоянном токе до 250 А напряжением 30 В |
|
|
Вилка |
ШРА – 400 ШРА – 400 ЛК |
Для работы на постоянном токе до 400 А напряжением 30 В |
|
|
Розетка |
ШРА – 250 ШРА - 400 |
