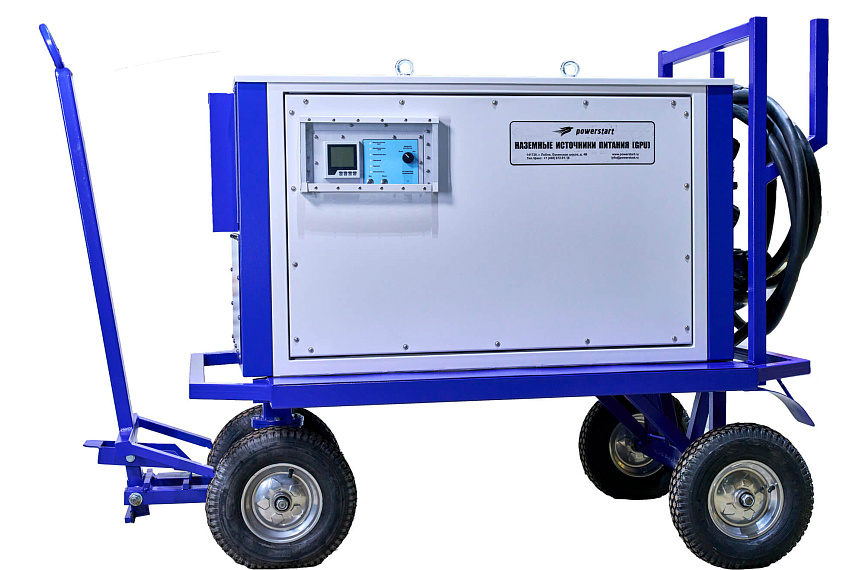

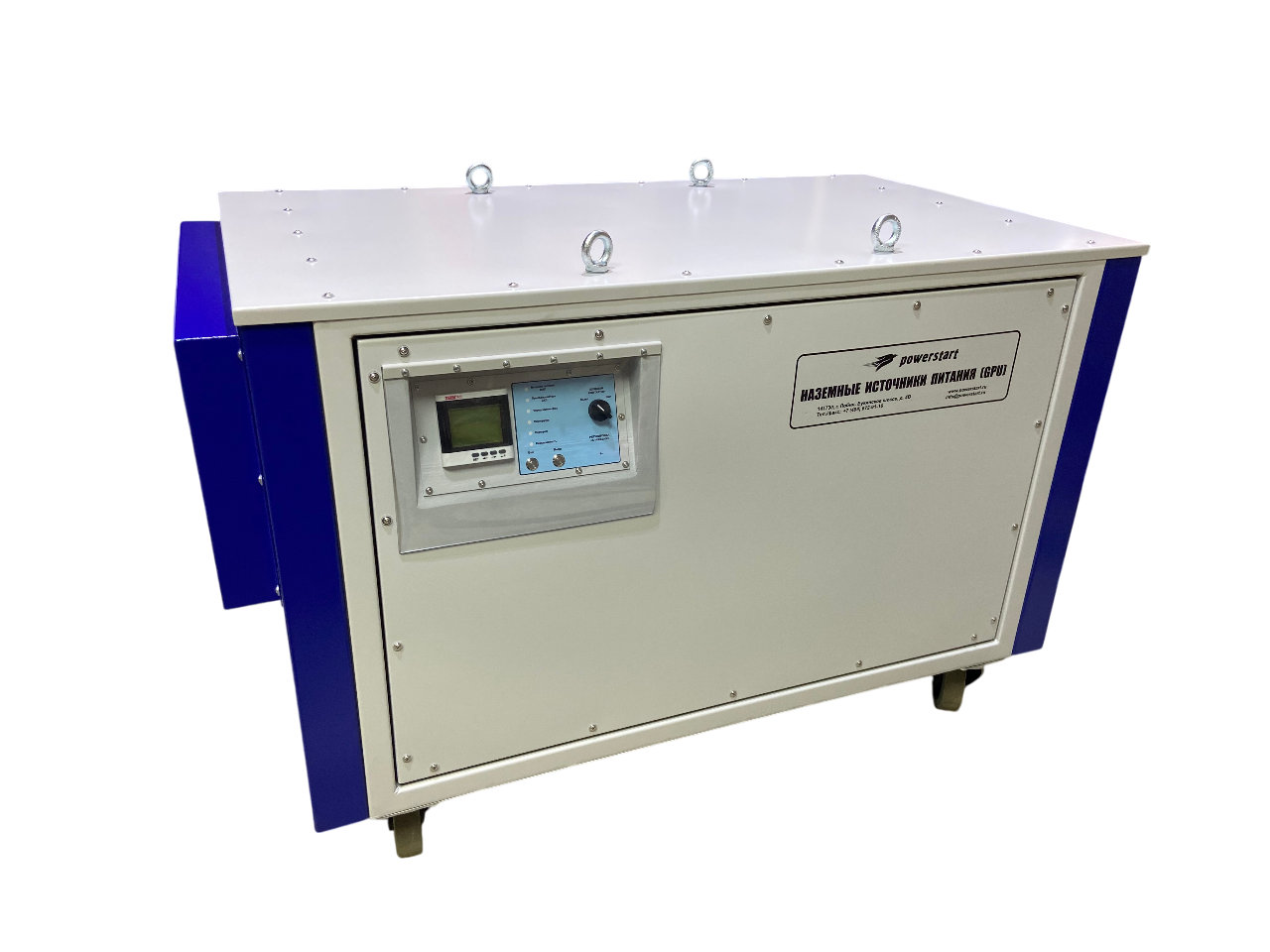

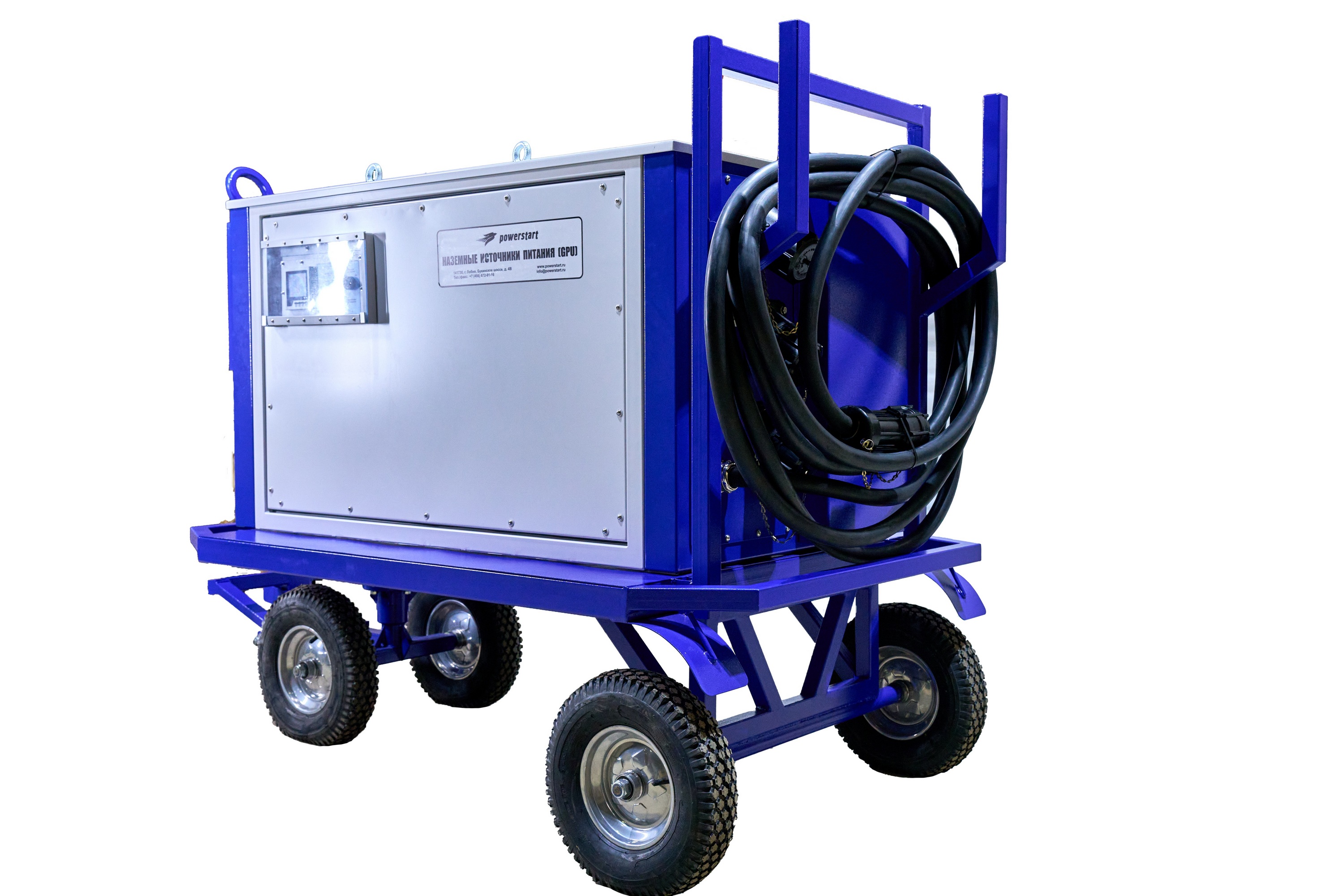

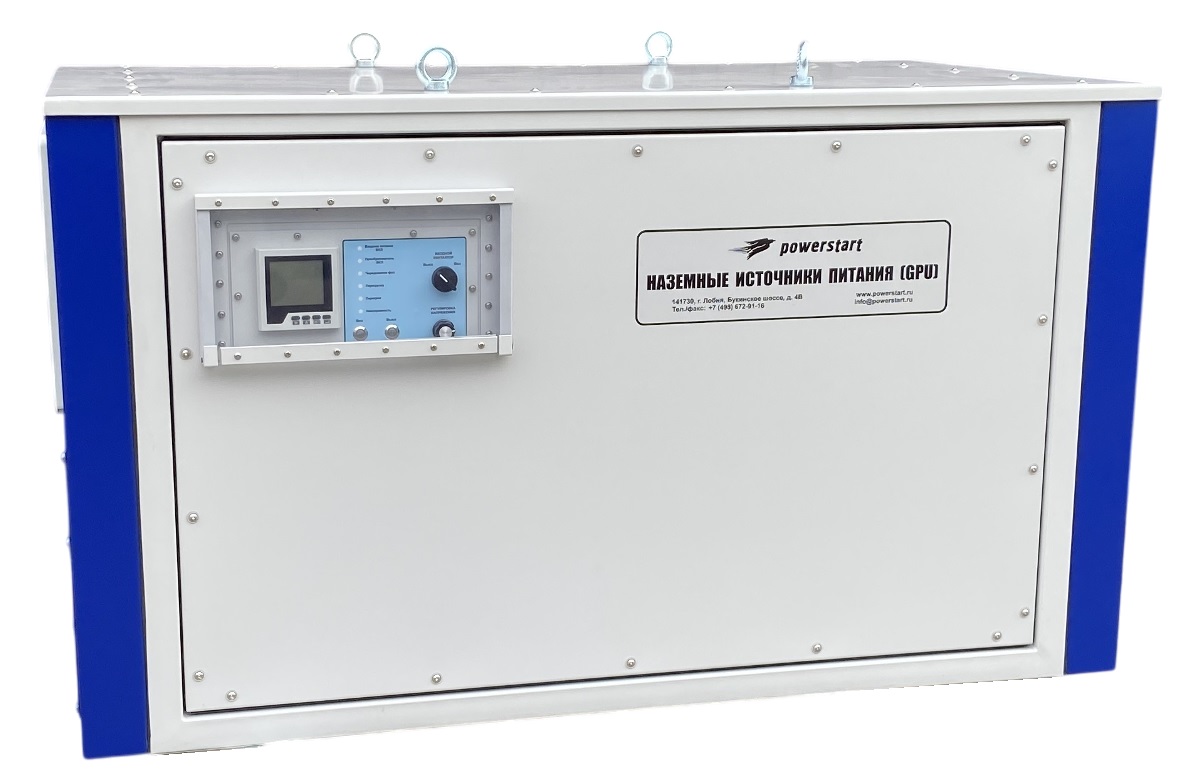

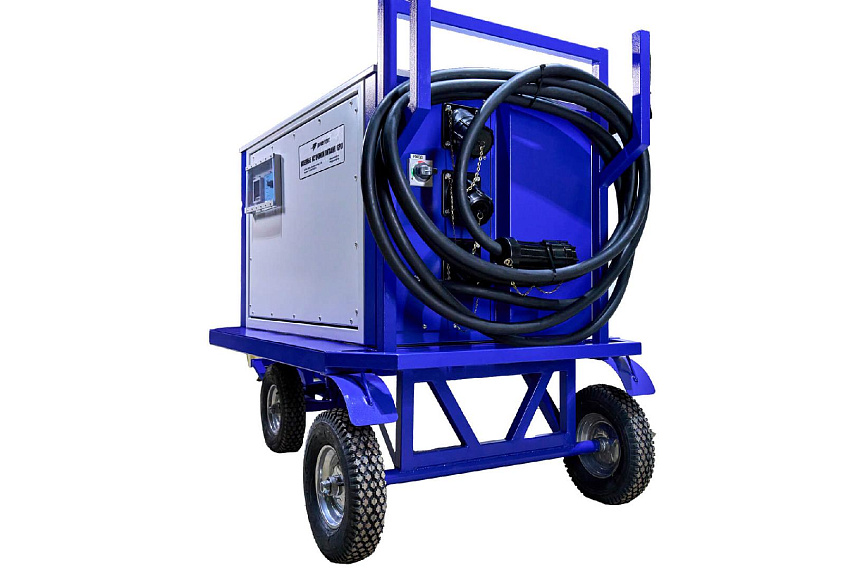

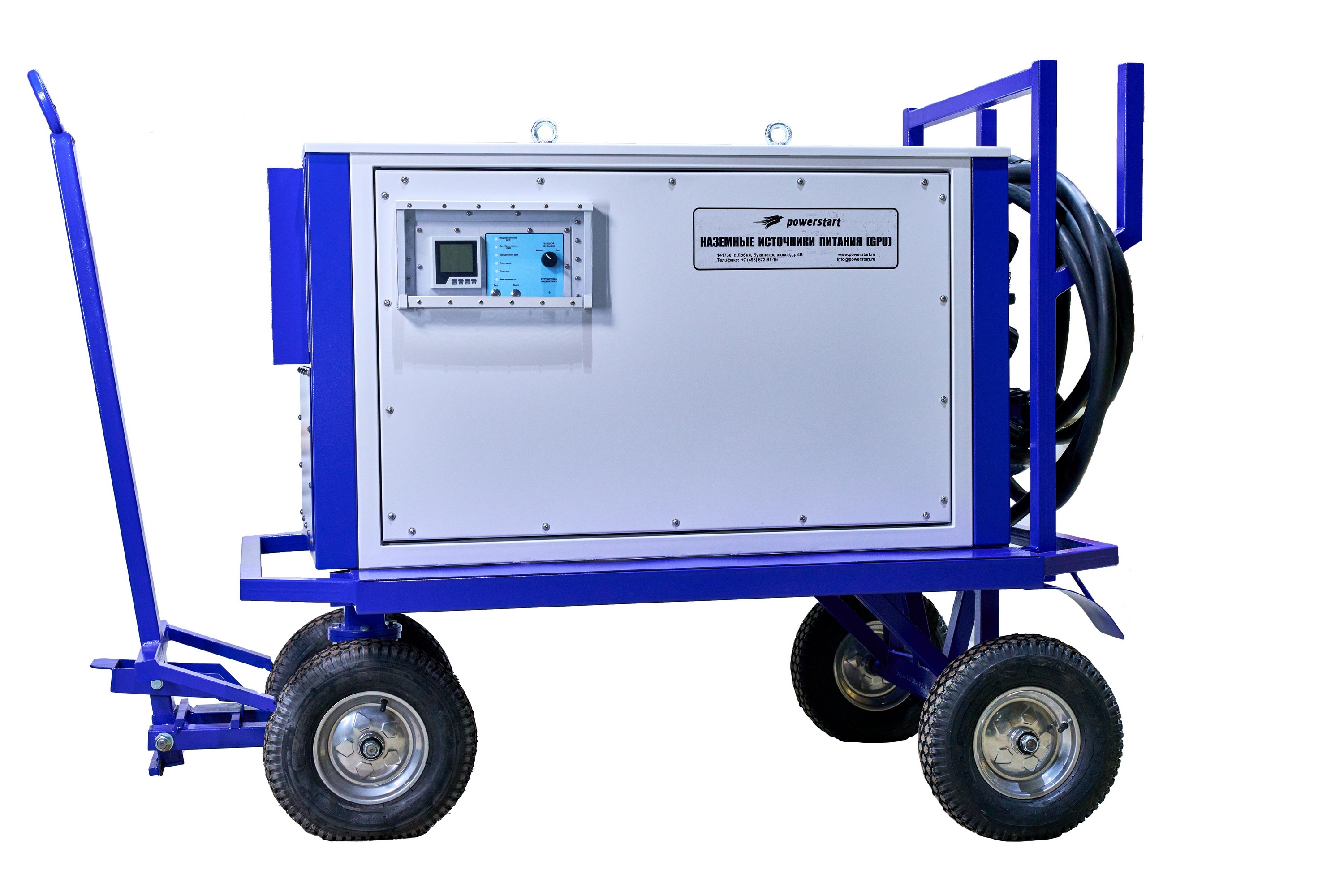

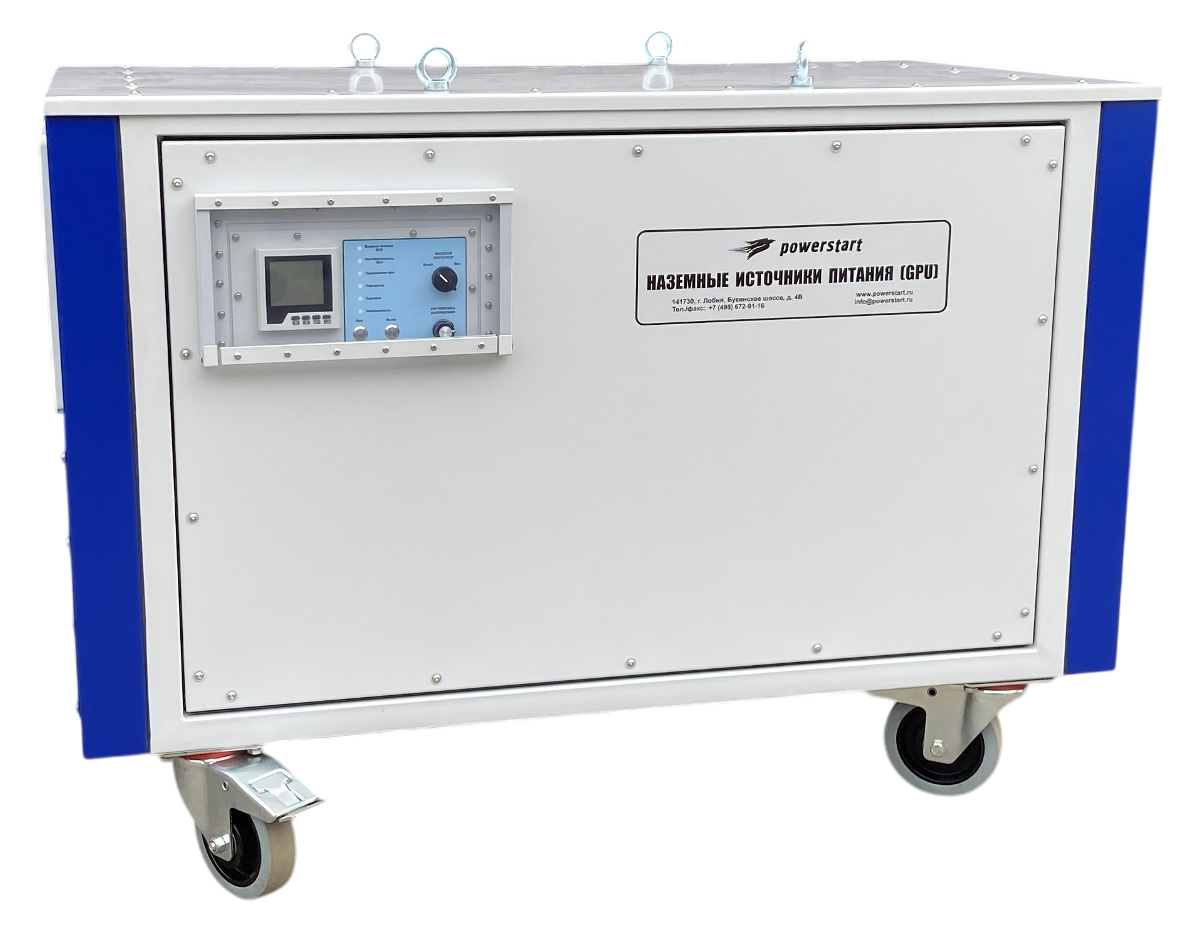

PVR 8045

Статический преобразователь частоты PVR8045 гарантирует подачу электроэнергии высокого качества, без помех, с максимальной надежностью. Использование высокочастотной широтно-импульсной модуляции (PWM) обеспечивает устойчивую работу и бесшумную эксплуатацию оборудования. Выпрямитель с 4ех квадрантным режимом работы с откорректированным коэффициентом мощности гарантирует более низкие входные токи, пониженную гармонику (THD<3%) и возможность обслуживания нагрузки с крест-фактором 1.4.


Преимуществами данной технологии являются:

   - Снижение размеров и веса оборудования.

   - Высокоэффективное оборудование – небольшие тепловые потери.

   - Защита от короткого замыкания.

   - Быстрая реакция на изменение характера нагрузки Низкий уровень шума при работе.


Схема PVR 8050 включает в себя следующие компоненты:

   - Входной EMI фильтр

   - Входной автомат защиты

   - Входные дроссели

   - Выпрямитель (IGBT)

   - Дроссели преобразователя

   - Преобразователь

   - Выходной трансформатор

   - Выходной контактор

   - Выходной EMI фильтр


Технические характеристики

Параметры

Электропитание 3 фазы, В 380 +/-15 %
Диапазон частоты входного напряжения сети, Гц. 50 +/- 10
Максимальный ток потребления из сети, А 73
Частота на выходе, Гц 400 +/- 0.1 % кварцевая стабилизация
Выходное напряжение, В 115/200В, 3фазы+N
Максимальный выходной ток, А 130
Максимальная выходная мощность, кВт 45
Температура эксплуатации -45/+50
Класс защиты IP54
Вес, кг 360
Коэффициент гармоник менее, %. 3
Акустический шум не более, дБ 65
Габаритный размеры передней панели, мм. ДхШ 1250х750x705

Комплектация

  • Статический преобразователь частоты PVR 8050 - 1 шт.
  • Входной кабель 15 м с силовым разъёмом -1шт.
  • Выходной кабель 15 м с авиационным разъёмом ШРАП 400 -1шт.
  • Транспортировочная тележка - 1 шт.
  • Защитный чехол - 1 шт.
  • Технический паспорт и инструкция по эксплуатации - 1 шт.

Принадлежности

  • Транспортировочная телега с водилом
  • Конструктивное исполнение: на самоориентирующихся колёсах
  • Регулировка выходного напряжения до 15%
  • Регулировка частоты до 5%
  • Входной кабель
  • Выходной кабель
  • Входной кабельный удлинитель
  • Выходной кабельный удлинитель
  • Авиационный разъем ШРАП 400
  • Ответная часть авиационного разъема
  • Защитный чехол
  • Соединители по типу 2РТТ, СНЦ, 2РМТ, 2РМДТ, КУН, СНЦ, Amphenol и прочие
  • Пульт дистанционного управления
